トップ電動シャッターリモコン 【AiryStar】 > 電動シャッターリモコンセット 【AiryStar】








※ 動画のリモコンは旧モデルのリモコンです。



新聞・メディア掲載

障害物検知センサーキット【AirySafe】 が新聞に掲載されました!
電動シャッターリモコンセット【AiryStar】 と組み合わせてご使用いただく場合は、単品の「障害物検知センサー」を追加でご購入下さい。

日刊工業新聞紙面掲載(2018年12月12日) 障害物検知センサーキット【AirySafe】

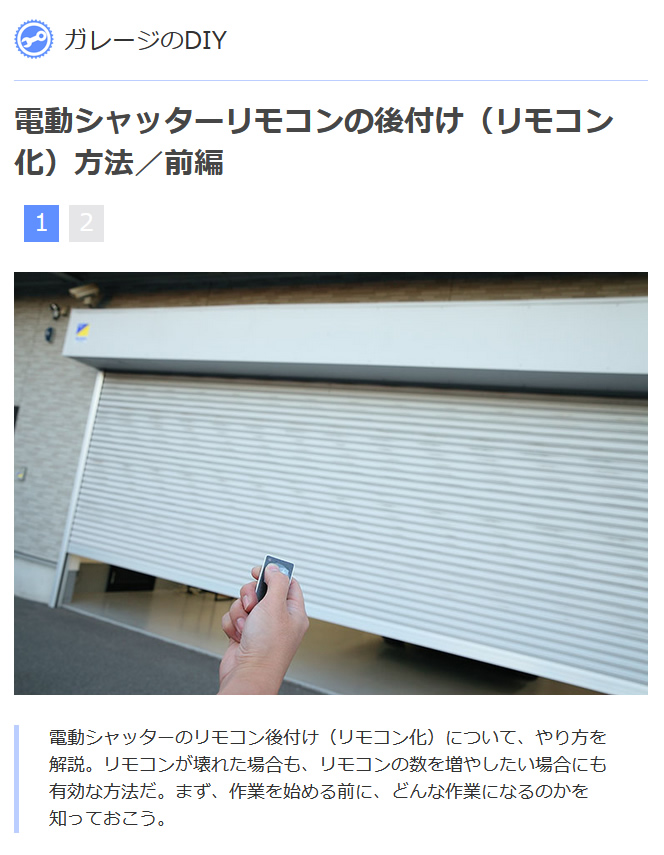

DIY ラボ 掲載



電動シャッターリモコンセット 【AiryStar】

■4ボタン式でオープン・クローズ・ストップ・室内灯点灯/消灯が可能。
■リモコンの追加は1個の受信機に最大30個まで可能です。
■室内灯連動機能付き。シャッターの開閉に連動し、室内灯を点灯/消灯させます。
■他のリモコンでの誤動作防止機能付き。
■電波式で、直線見通し電波到達距離は約40m。設置した場合は、到達距離は短くなります。(設置環境によります)
■既存の壁面操作スイッチや純正リモコンもそのまま使用できます。


※ リモコン電波到達距離は、シャッターの構造や周囲の環境により異なります。


取付・取扱説明書はこちら パンフレットはこちら

取付実装例はこちら

よくある質問



■ 適合について

壁面スイッチ(有線)で問題なく動作するシャッターであれば原則取付可能です。
・純正の受信機・リモコンが動作しなくても問題ありません。
・文化シャッター・三和シャッター・YKKAP・LIXIL等、ほぼすべてのメーカーに対応しております。

■ 特定小電力の技術基準適合証明取得済

■ 4ボタン式リモコン
リモコンでオープン・クローズ・ストップ・室内灯点灯・消灯が可能!

■ リモコンは1個の受信機に最大30個まで登録可能

■ 室内灯マニュアル点灯・消灯機能
リモコンの照明ボタンを押すと室内灯の点灯/消灯が可能です。
(室内灯は3分で自動的に消灯します。)

■ 室内灯オート機能
シャッターを開いた時に連動して点灯させ、閉じた時に消灯させることも可能です。
(室内灯は3分で自動的に消灯します。)

■ AC100V/200V対応可能
AC100V、AC200Vどちらのシャッターにも対応しています。


障害物検知センサー(オプション)







シャッター動作中に障害物や人を検知するとシャッターを停止します。

センサーにスイッチが付いているので、かんたんに機能をON/OFFできます。

センサーは両面テープでかんたんに設置できます。




【障害物検知センサーについての注意事項】

・Ver2.0より前のバージョンのAiryStar受信機には接続できません。
・Ver2.0〜2.1をお使いの方は、[SHT019] バージョンアップメニューと一緒にご注文下さい。
・1ボタン式の壁面スイッチのシャッターには取り付けできません。

AiryStarの取り付けにオプションが必要となる場合の例

必要なオプション 画像 説明
シャッターリモコン用 かんたん配線
タイプC

壁面スイッチの裏面にダイオード(三角の頂点に横棒)のイラストが付いている場合、ダイオードが必要です。

付属のダイオードを使用して配線していただくか、
「シャッターリモコン用かんたん配線タイプC」
をご注文下さい。

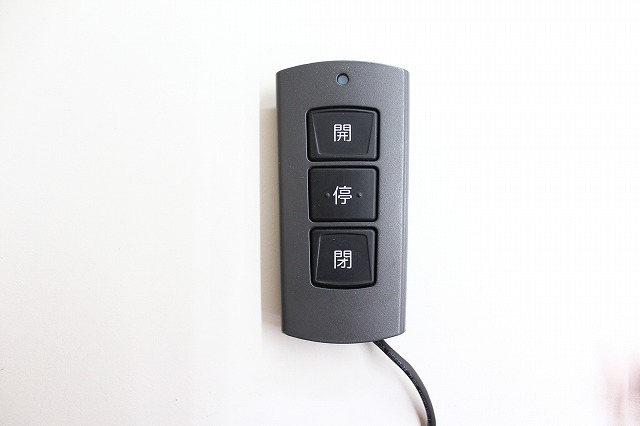

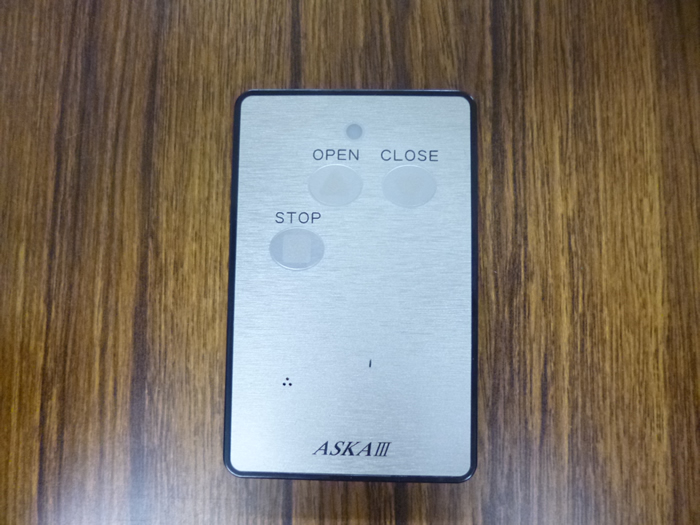

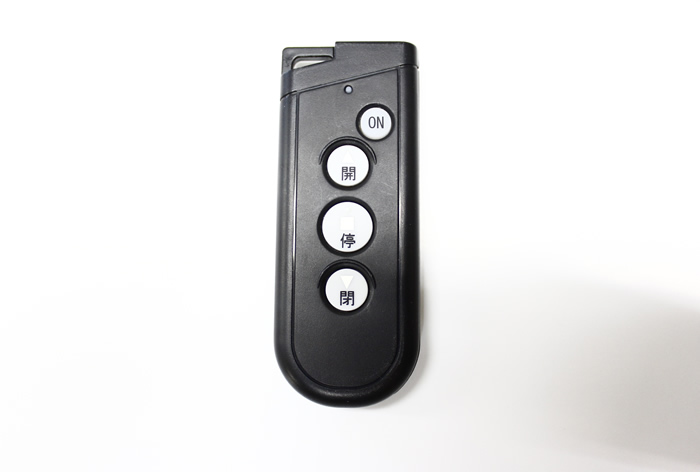

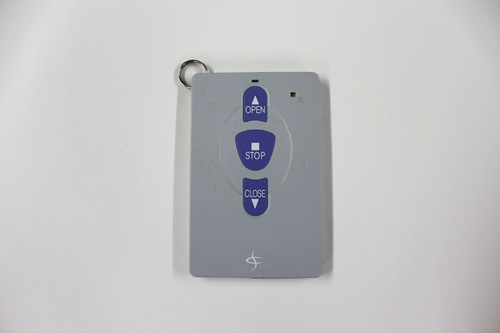

無線式リモコン
配線加工


有線式の壁面スイッチが無い場合に必要です。

無線タイプの壁面スイッチやリモコンに配線加工します。当社までスイッチやリモコンをお送り頂き、加工して返送させて頂きます。

ご希望の場合はオプションの「無線式リモコン配線加工」をご注文下さい。


商品内容
受信機 1個 サイズは約87×70×28mm(突起物除く)
リモコン(モニター電池付き) 購入されたセット数 サイズは約55×32×6.5mm
専用ハーネス 1式 受信機と壁面スイッチを接続します。 ケーブル長約1.5m。
専用ACアダプター 1セット サイズは約70×36×40mm(突起物除く) ケーブル長約1.5m。
ダイオード 2本 ダイオード付きの文化シャッターに必要になります。
取付説明書 1セット 分かり易く解説しています。
※ 商品の色・形状は変更となる場合があります。(性能は全く同じです。)

▼ 主な有料オプション
