リモコン送信機セットアップ方法

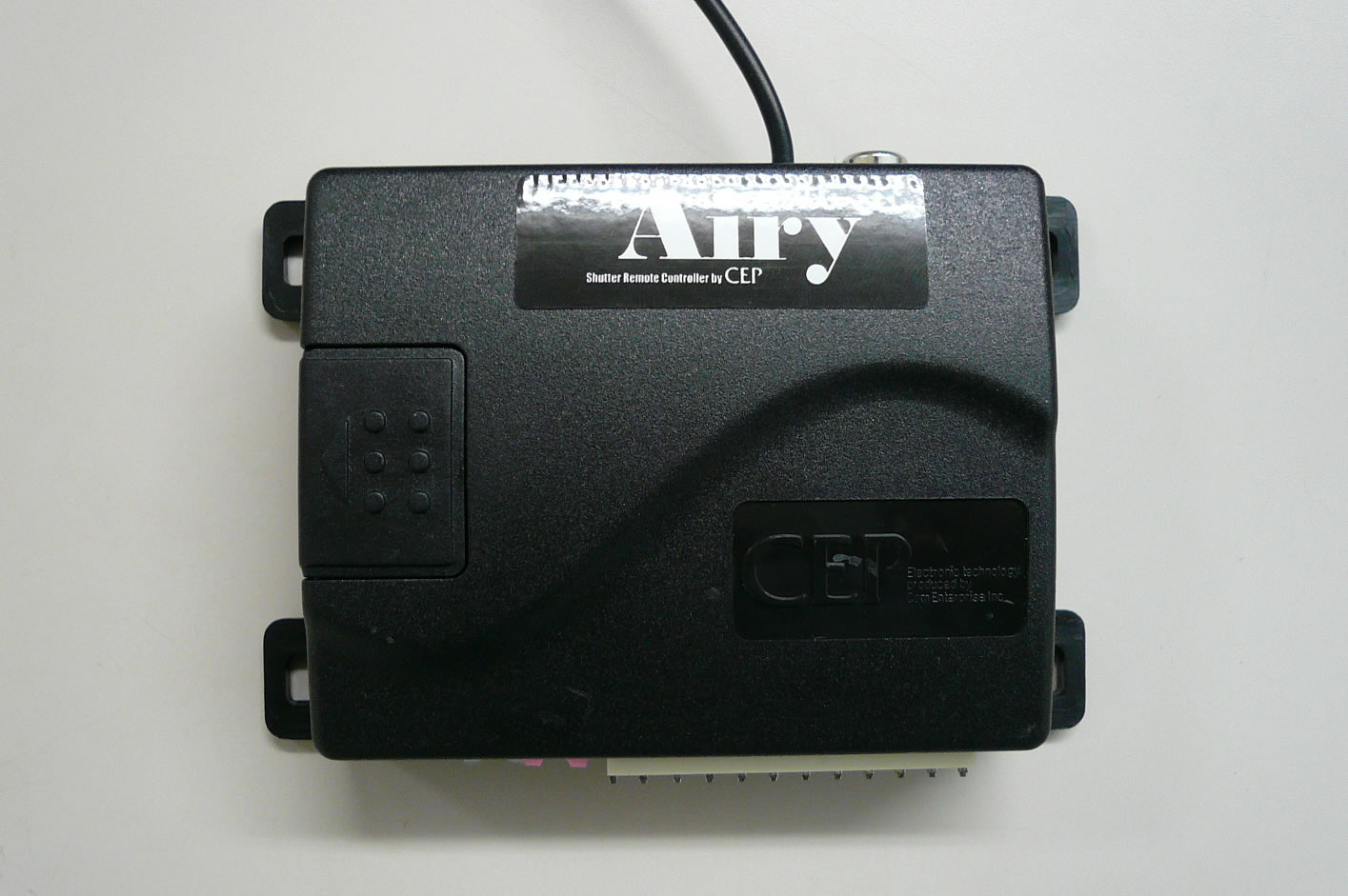

��AiryStarの場合


１．設定の準備１
受信機のケースを外します。
4箇所のツメで留めているので精密のマイナスドライバーを写真のように入れ開けます。


２．設定の準備２
１．写真の赤印のJP1のジャンパーピンを片方に差している黒いピンを両方に差します。



２．設定の準備２
設定方法
※ハーネスは差したまま作業してください。
１．ジャンパーピンをＪＰ１にセットし、基板のLEDが一回点灯するのを確認します。
（室内灯に接続している場合室内灯が一回点灯します）
２．リモコンのボタンを１回押す。
基板LEDが二回点灯します
（室内灯に接続している場合室内灯が二回点灯します）
（通常リモコン一つ押せば残りのリモコンも作動します。）

３．ＪＰ１のジャンパーピンを元通りにする（どちらか片方に差す）

４．ケースを元通りにし、リモコンが作動することを確認する。

※セットアップできるリモコンの数に制限はありません。

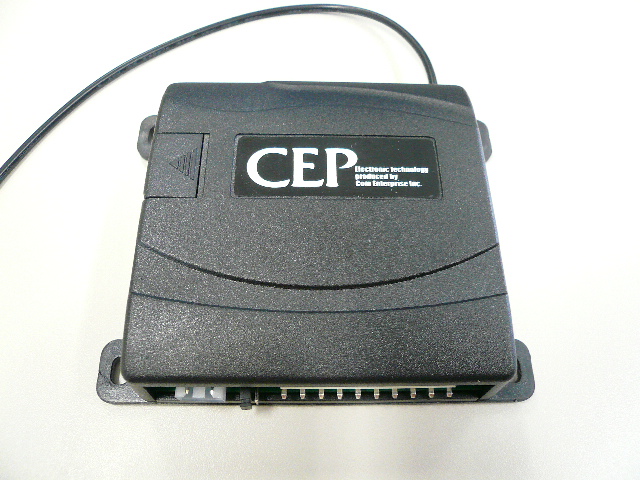

��旧モデルシャッターリモコン1の場合


１．設定の準備１

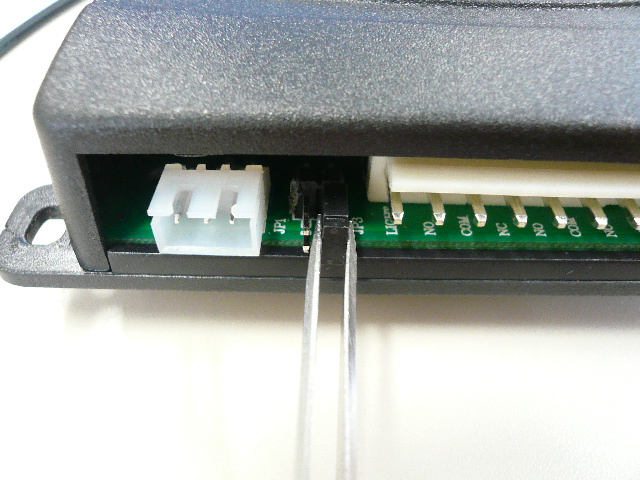

１０ピンコネクターの隣の黒いジャンパーピン（JP1）を外し、右隣のJP3にセットします。


２．設定の準備２
設定方法
※ハーネスは差したまま作業してください。
１．設定したいリモコンのいずれかのボタンを１回押す。
残りのリモコンも同じように操作します。

２．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

３．リモコンが作動することを確認する。


※1つの受信機に合計６個まで登録可能です。


�５譽皀妊襯轡礇奪拭璽螢皀灰�2の場合

１．設定の準備１

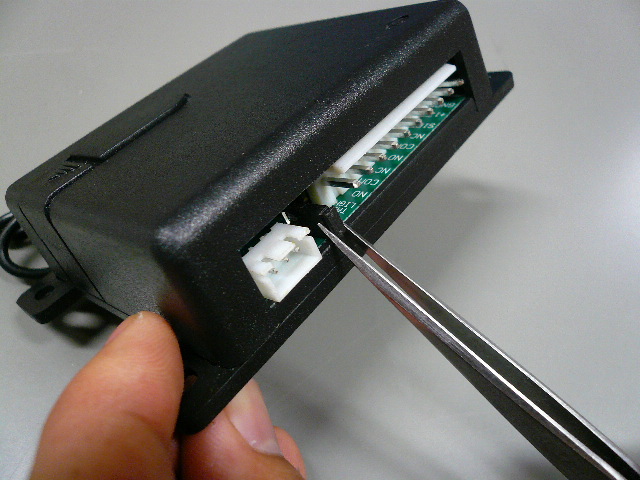

１０ピンコネクターの隣の黒いジャンパーピンを外します。


２．設定の準備２

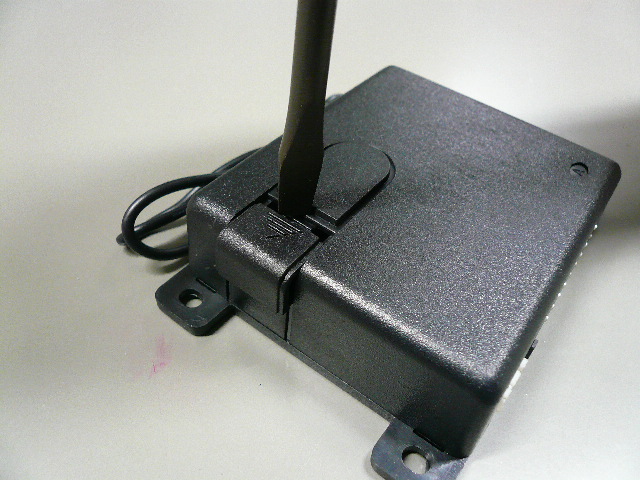

写真のようにマイナスドライバー等でカバーを外します。
(マイナスドライバーを差し込み、ひねるようにすると外れます。)


３．設定の準備３

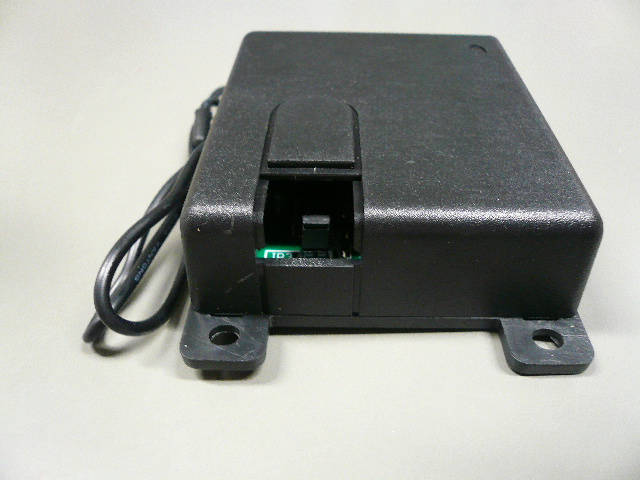

準備1で外したジャンパーピンをJP3にセットします。


４．設定方法
設定方法
※ハーネスは差したまま作業してください。
１．ジャンパーピンをＪＰ３にセットする。

２．設定したいリモコンのいずれかのボタンを１回押す。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

４．リモコンが作動することを確認する。

５．受信機のカバーをし元通りにする。

※1つの受信機に合計６個まで登録可能です。

�さ譽皀妊襯轡礇奪拭璽螢皀灰�3の場合
１．受信機の分解

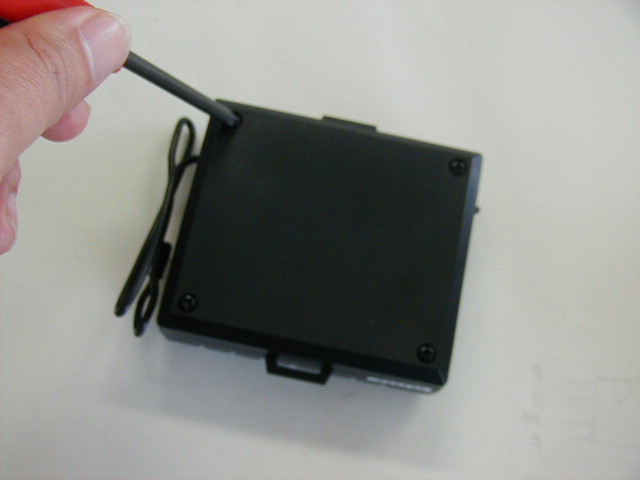

受信機の底のビスを４本外します。
２．設定の準備１
１０ピンコネクターの隣の黒いジャンパーピンを外します。
３．設定の準備２

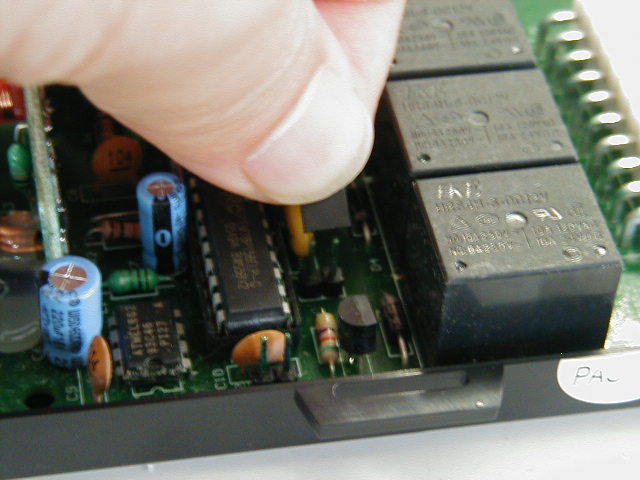

外したジャンパーピンを写真のＪＰ３にセットします。
４．設定の準備３および設定方法
設定方法
※ハーネスは差したまま作業してください。
１．ジャンパーピンをＪＰ３にセットします。

２．設定したい１個目リモコンのロックボタンを１回押す。

３．設定したい２個目リモコンのロックボタンを１回押す。

４．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。

５．２個のリモコンが作動することを確認する。

６．受信機の蓋をし、ねじを締めて元通りにする。
　※リモコンは最大２個までしか設定できません。
