シャッターリモコン取付実装例


  取付説明書はこちら
    ほとんどのシャッターがAタイプです。
下に掲載しているものは、特殊な配線方法で取り付けするシャッターの例です。

メーカー 機種・写真
(画像をクリックで拡大)
配線方法 配線方法・備考

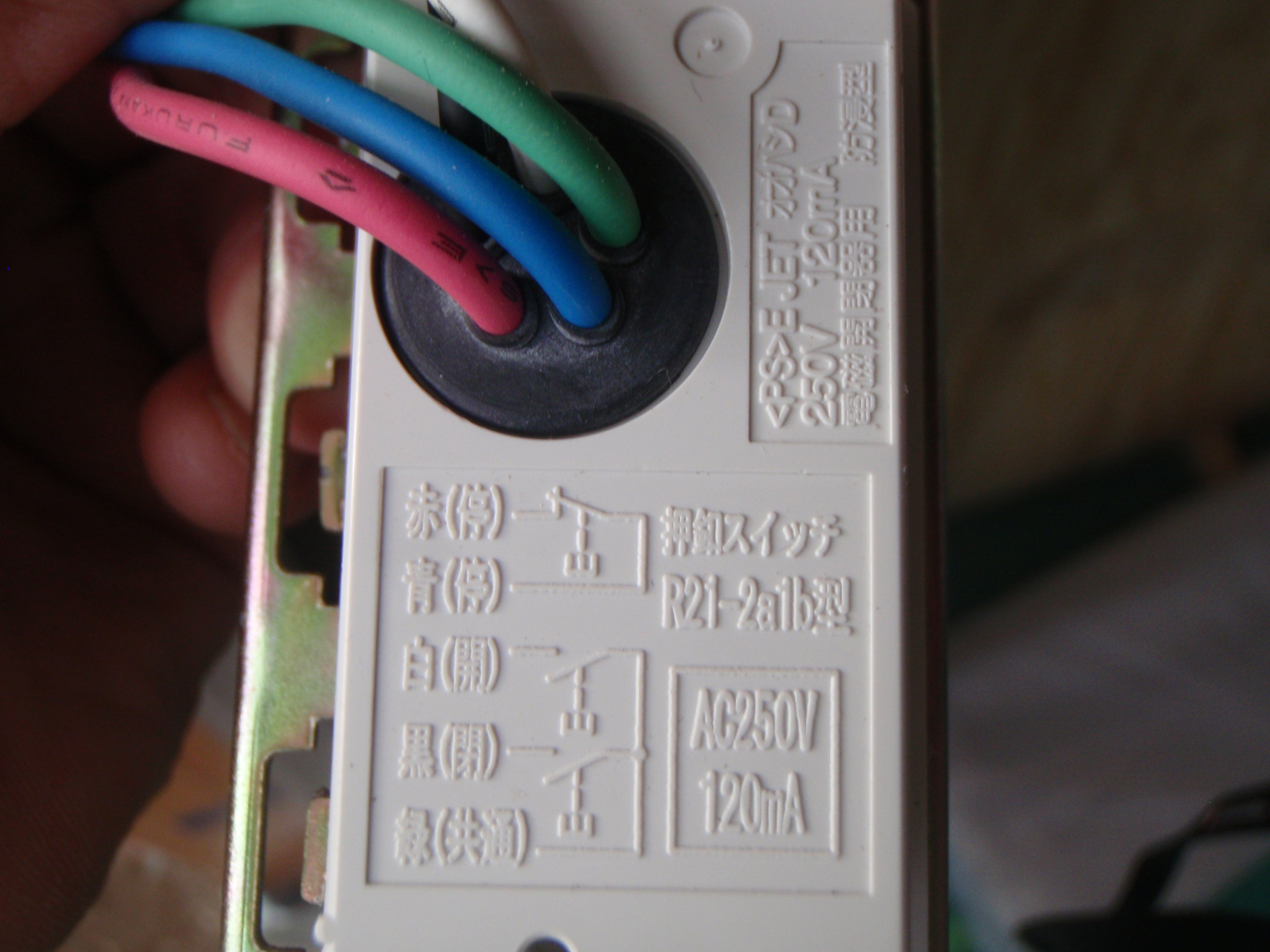

文化シャッター ダイオード付きタイプ

C 「文化シャッター用(ダイオード付き)かんたん配線」との同時購入をお勧めします。
ダイオードなしタイプ A(特殊)
スイッチの白線に当社受信機の緑線を接続
スイッチの赤線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続
スイッチの黒線に当社受信機の緑/白線を接続
共通 スイッチの緑線に当社受信機の紫線と紫/白線を一緒に接続

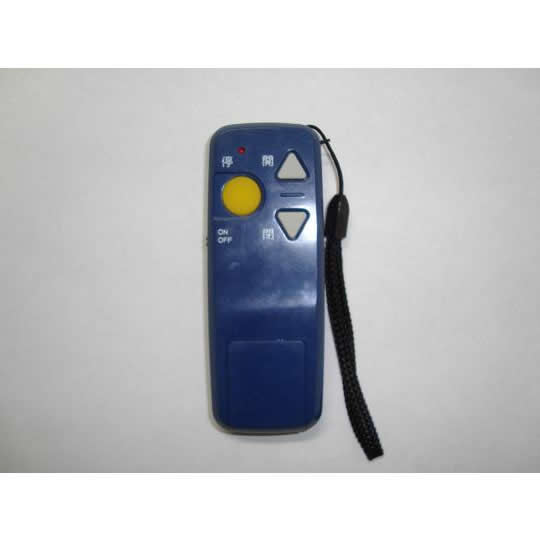

三和シャッター
A(特殊) 配線方法はこちら
ラジオート
A
U端子から出ている線に、当社受信機の緑線を接続
S1端子から出ている線を切断し、既存受信機側に当社受信機の白線、逆側に黄線を接続
D端子から出ている線に、当社受信機の緑/白線を接続
共通 C端子から出ている線に、当社受信機の紫線と紫/白線を接続
カウンター付き
A
スイッチの赤線に当社受信機の緑線を接続
スイッチの黒線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続
スイッチの緑線に当社受信機の緑/白線を接続
共通 スイッチの白線に当社受信機の紫と紫/白線を接続
カウンターなし
A
スイッチの赤線に当社受信機の緑線を接続
スイッチの黒線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続
スイッチの緑線に当社受信機の緑/白線を接続
共通 スイッチの白線に当社受信機の紫と紫/白線を接続

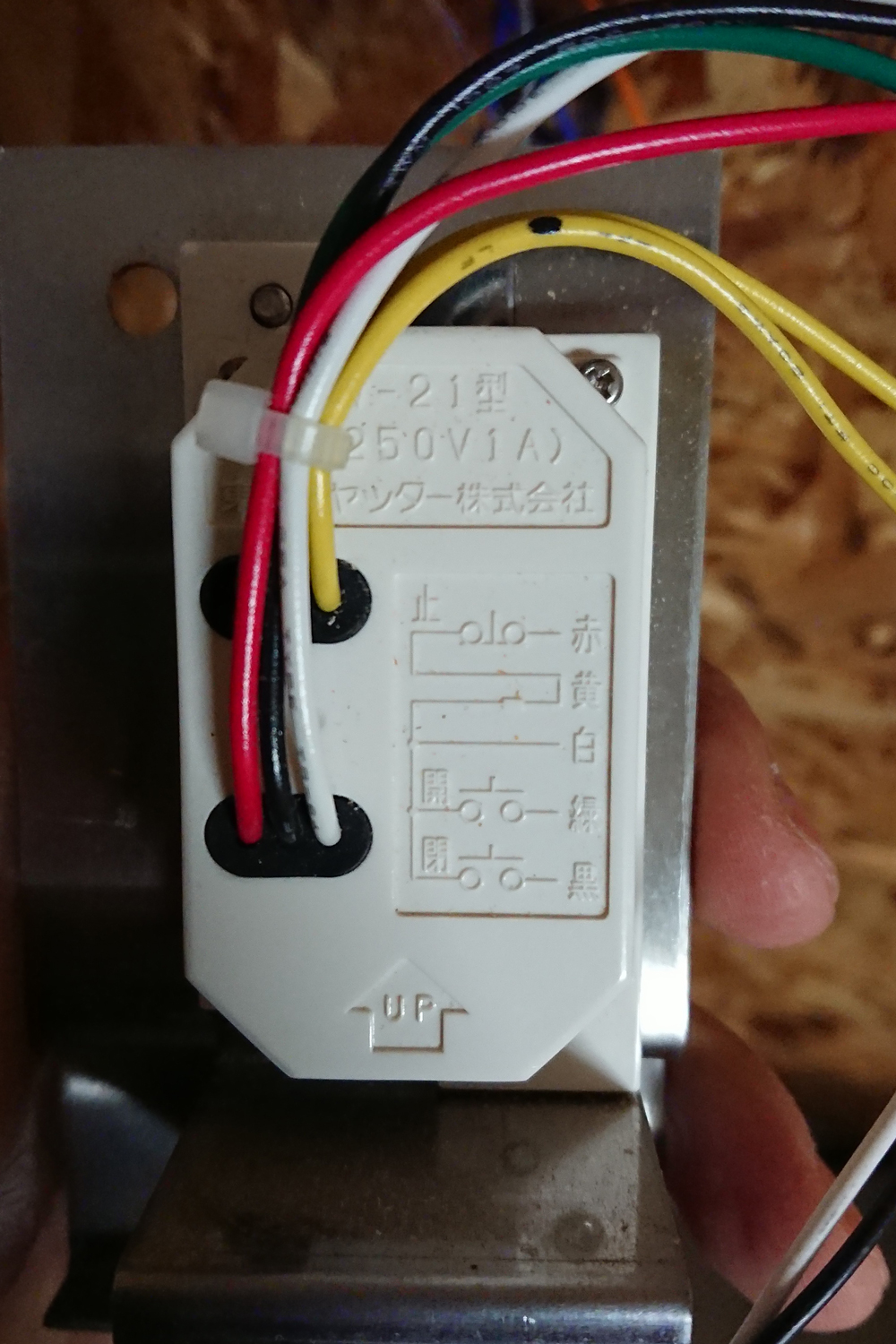

東洋シャッター

A
スイッチの緑線に当社受信機の緑線を接続
スイッチの赤線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続
スイッチの黒線に当社受信機の緑/白線を接続
共通 スイッチの白線に当社受信機の紫と紫/白線を接続
トステム

リクシル
クワトロ

- 「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。
アリーズ
- 「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。
飛鳥II
- 「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。

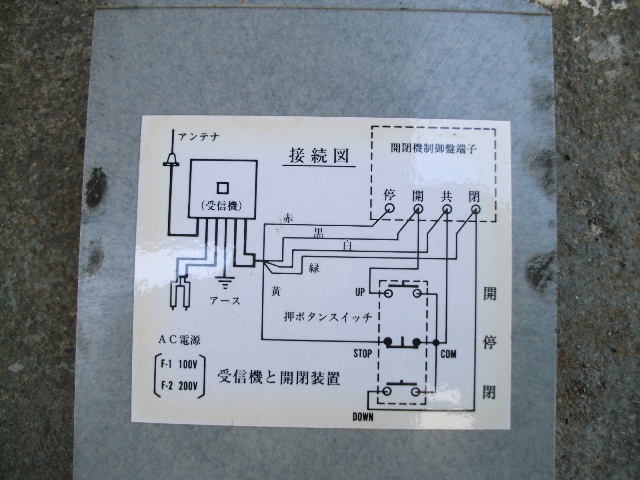

ハアーモニー A
既存受信機の黒線に当社受信機の緑線を接続
既存受信機の赤線を切断し、既存受信機側に当社受信機の白線、逆側に黄線を接続
既存受信機の緑線に当社受信機の緑/白線を接続
共通 既存受信機の白線に当社受信機の紫と紫/白線を接続
テレオート
A
U端子から出ている線に、当社受信機の緑線を接続
S2端子から出ている線を切断し、S2端子側に当社受信機の白線、逆側に黄線を接続
D端子から出ている線に、当社受信機の緑/白線を接続
共通 C端子から出ている線に、当社受信機の紫と紫/白線を接続
三協アルミ

B
スイッチの白線に当社受信機の緑線を接続
スイッチの赤線に当社受信機の黄線を接続
スイッチの黒線に当社受信機の緑/白線を接続
共通 スイッチの緑線に当社受信機の紫と橙と紫/白線を接続

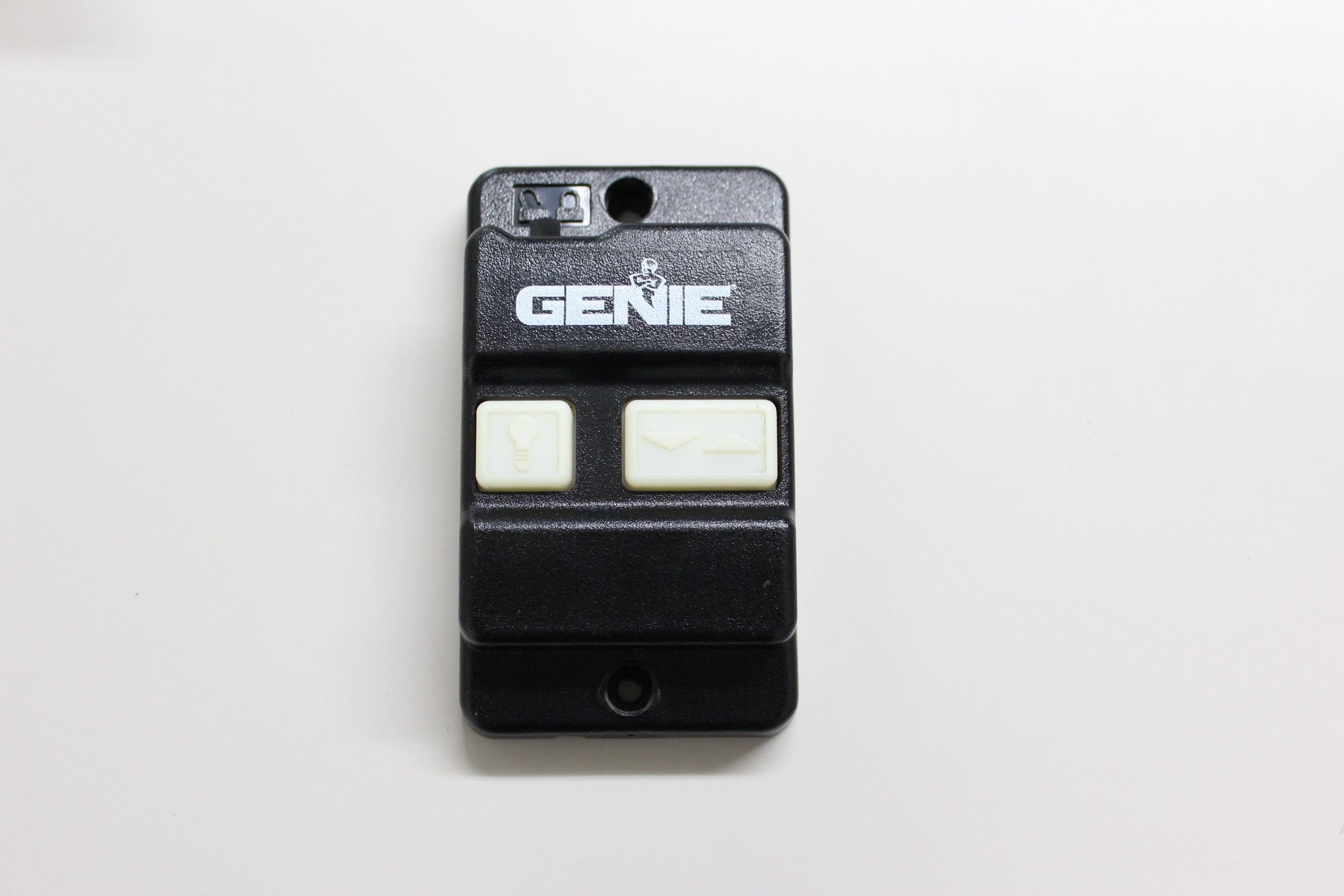

GENIE
D

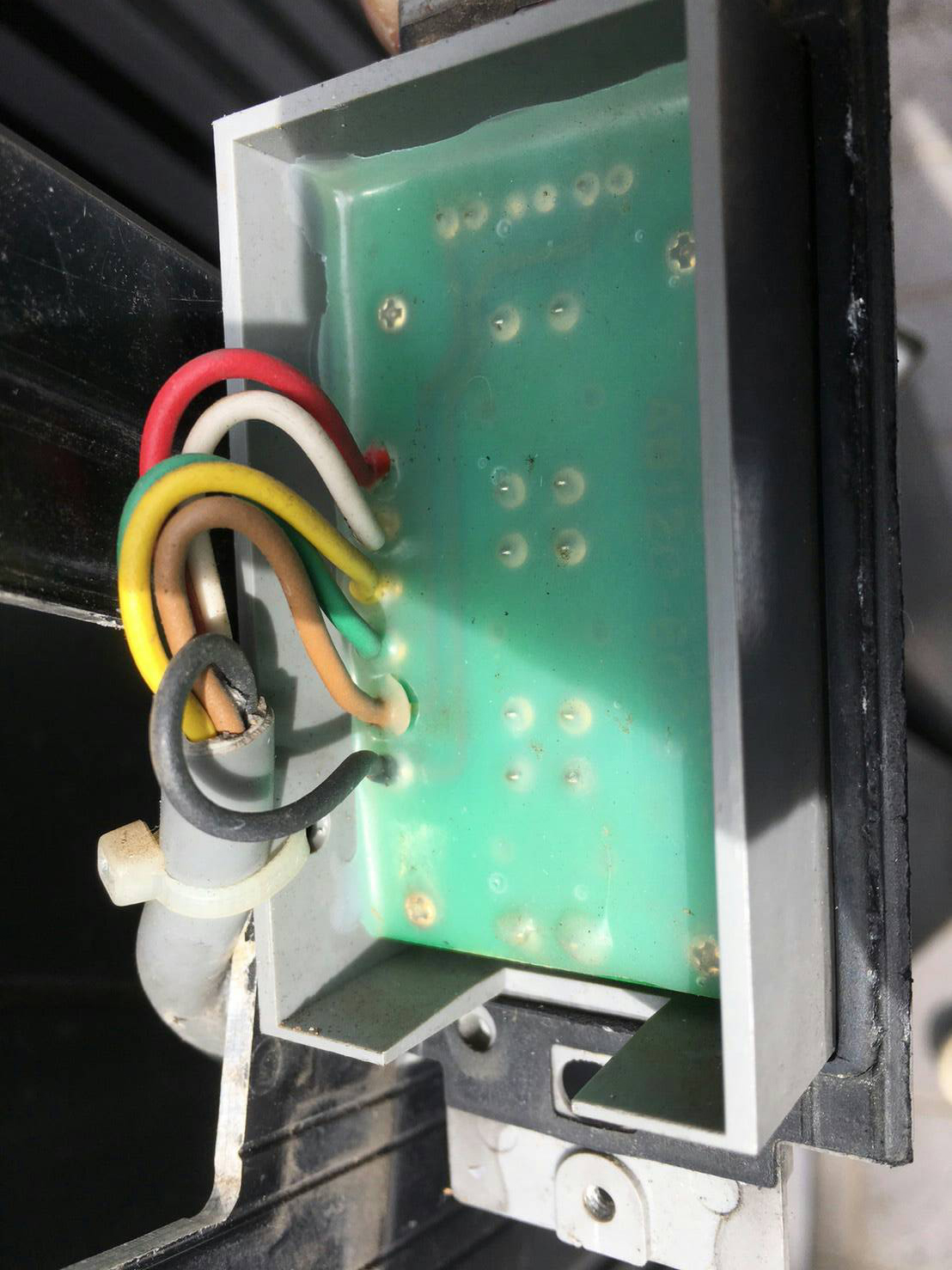

門扉
B
